一、概述：

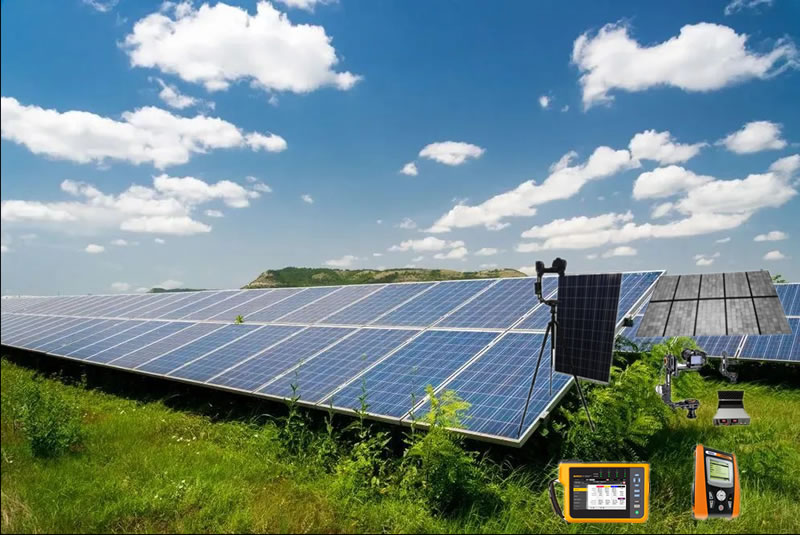

YLGH-101光伏组件综合测试系统集成了IV（电流-电压）特性测试、EL（电致发光）检测、性能验证分析、性能验证及绝缘分析、电能质量评估以及逆变器测试等多项功能。它专为光伏组件的各个方面进行现场测试，旨在为客户提供全面、专业的一站式解决方案服务。
二、功能特点：
>> IV特性测试（电流-电压特性测试）：通过对光伏组件进行IV特性测试，系统可以准确测量不同工作点下的电流与电压之间的关系。这有助于评估光伏组件的效率和性能稳定性，确保其在实际应用中能够达到预期的电能输出。
>> EL检测（电致发光检测）：EL检测技术用于检查光伏组件内部潜在的缺陷，如裂纹、电池片短路或分离。通过EL图像，可以清晰地观察到这些缺陷，及早发现并解决问题，从而提高光伏组件的可靠性和寿命。
>> 性能验证分析：系统进行性能验证分析，通过实验和数据分析来评估光伏组件在不同环境条件下的实际性能表现。这包括在不同光照、温度和湿度条件下的电能输出能力，帮助客户了解其在实际应用中的表现和适用性。
>> 性能验证及绝缘分析：综合考虑性能验证和绝缘分析，系统检测光伏组件在操作时的绝缘状态。这种分析不仅关注电气绝缘的有效性，还关注在潮湿或高温环境下组件的长期稳定性和安全性。
>> 电能质量评估：系统评估光伏系统的电能质量，包括电流波形、频率稳定性、谐波和功率因数等。这有助于确保光伏系统产生的电能符合电网接受的标准，避免对电网产生不利影响。
>> 逆变器测试：系统对光伏逆变器进行全面测试，验证其转换效率、稳定性和对电网接入的兼容性。逆变器是将光伏模块产生的直流电转换为交流电的关键组件，测试确保其能够可靠地将电能输送到电网中。
三、技术指标：
1.组件（串）的曲线测试
保护导线电阻 RLO
测量量程：0.20 Ω - 2000 Ω，分辨率：0.01 Ω-1 Ω，精度±( 2 % + 2 位 )-±( 5 % + 2 位 )
测试电流：≥ 200 mA (≤ 2Ω + Rcomp)；
测试电压：4 V DC - 10 V DC；
2.组件（串）的影列、断栅等
输出电压：0~1500V （可调）、精度±1‰
输出电流：0~5A （可调）、精度±1%
功率：7.5kw
稳定度：±0.05%
上升时间：100ms（满量程的5%~95%）
动态效应：反应速度1ms，波动±0.75%（负载突变范围在50%~100%）
3.组件（串）的性能分析
|
单晶组件 |
多晶组件 |
N型半⽚组件 |
双玻组件 |
|
隐裂 |
断栅 |
破⽚ |
碎⽚ |
|
烧结⽹纹 |
⼯艺污染 |
⿊芯 |
⿊边 |
|
虚焊 |
边缘过刻 |
衰减 |
混档 |
|
低效率⽚ |
PID |
热斑衰减 |
崩边缺⾓等 |
4.组件（串）的绝缘分析
测试电压[V]：250, 500, 1000
精度:±(5.0%rdg + 5dgt)
量程 [MW]：0.01 ? 1.99 分辨率 [MW]：0.01
量程 [MW]：2.0 ? 19.9 分辨率 [MW]：0.1
量程 [MW]：20 ? 199 分辨率 [MW]：1
5.组件（串）和逆变器的相关测试
测量项目：各项电压及电流的有效值、平均值、峰值、频率、阻抗、各相有功功率、无功功率、功率因数、相角、三相电压及电流平均值、总有用功率、三相不平衡度等参数，电机扭矩、转速、电相角
直接输入：15V、30V、60V、100V、150V、300V、600V、1000V、1500V（峰值因数1.33）；
电流直接输入量程：10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A（5A板卡
