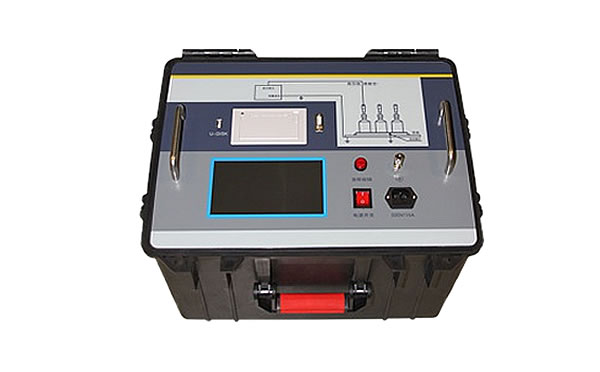

YLGDY-30 过电压保护器综合测试仪
| 作者：陕西意联电气 | 标签： 氧化锌避雷器测试仪
▍ 简要说明 ↴
YLGDY-30过电压保护器综合测试仪是陕西意联电气专门针对带间隙的氧化锌过压保护器（又称避雷器或TBP）的工频放电电压试验而研发的一款测试仪器。其采用一种新型的特殊电路，对试验电压波形进行监测，同时采集电流回路的放电脉冲信号，自动判断间隙放电，锁存放电瞬间的电压峰值，同时发出声音报警信号，以提示试验者，并迅速切断试验电源，保护试品和试验设备免遭过流损坏。
YLGDY-30过电压保护器综合测试仪集工频高压电源、测量、控制系统为一体，其体积小，重量轻，携带方便，操作简单，安全可靠，被广泛地应用于各种电气设备工频放电电压试验中。
▍ 功能特点 ↴
◆ 仪器采用波形检测和傅里叶变换方式时刻监测放电电流，监测到放电电流时立即记录此刻高压并在0.2s内切断高压电源。测试结果精度高，便于实现自动化测量。
◆ 全触摸液晶显示屏，超大全图形操作界面，操作过程清晰明了，操作人员无需额外的专业培训就能使用。
◆ 仪器操作简便，数据的测量在微处理器控制下自动完成，无需人工干预.
◆ 一体化机型，内附高压电源，便于现场测试，减少现场接线。
◆ 高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。
◆ 低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。
◆ 防误操作：电压、电流实时监示，接线端子高/低压分明，缓速升压，迅速降压，声音报警。
◆ 抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。
◆ 高压电缆：为耐高压绝缘导线，但为了测量准确，请悬空使用。
▍ 技术参数 ↴
◆ 输出电压：0-30KV（有效值）；输出电流：0-25mA
◆ 检测放电方式：波形检测和傅里叶变换方式
◆ 准确度：电压：±（读数×2%+0.1）；电流：±（读数×2%+0.1）
◆ 高压切断时间：小于0.2秒
◆ 电压分辨率：0.001kV；电流分辨率：0.001mA
◆ 输入电源：180V～270VAC，50Hz/60Hz±1%，市电或发电机供电
◆ 计算机接口：标准RS232接口
◆ 打印机：热敏微型打印机
◆ 环境温度：-10℃～50℃，相对湿度：<90%

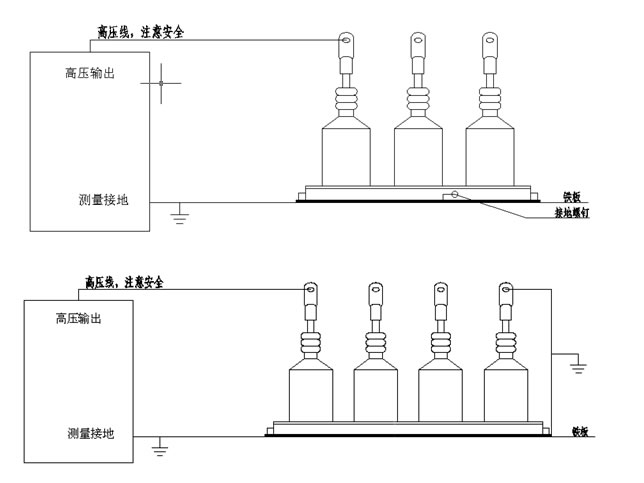

▍ 测试接线方法 ↴
