YLHL系列回路电阻测试仪

| 作者：陕西意联电气 | 标签：回路电阻测试仪

▍ 简要说明　↴

　　YLHL系列回路电阻测试仪是陕西意联电气根据规程要求研制的一款新型回路电阻测试仪器，其采用微型单片机控制，人性化汉字界面显示，输出电流有100A和200A两档可选。本回路电阻测试仪测量准确、性能稳定，操作方便。满足电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

　　电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值，根据电力设备预防性试验规程《DL/T596—1996》的要求，各种开关设备的导电回路电阻测试，其测试电流不得小于100A。由于接触面氧化、接触紧固不良等原因导致接触电阻增大，在大电流流过时，接触点温度升高，这更加速接触面氧化，使接触电阻进一步增大，持续下去将产生严重事故，因此有必要经常或定期对接触电阻进行测量。

▍ 功能特点　↴

•　采用大屏幕液晶显示，全中文界面，操作人性化
•　测试时间设置，可手动选择测量时间
•　测试大电流断线自动识别，测量过程安全可靠
•　具有大容量存储功能，测量完成后可选择打印输出，也可使用U盘存储
•　具有温湿度测量功能，屏幕实时显示
•　仪器体积小，重量轻，使用方便

▍ 技术参数　↴

•　测量范围：1-19999.9μΩ，zui高分辨率：0.1μΩ
•　测试电流：直流100A/200A（两档可选）
•　测量精度：0.5%±5个字
•　输入电源：AC220V，50Hz
•　 zui大输出电压：DC5V/10V
•　测试时间设置：10-20-30s
•　使用环境：温度-20~+50oC，相对湿度 90%

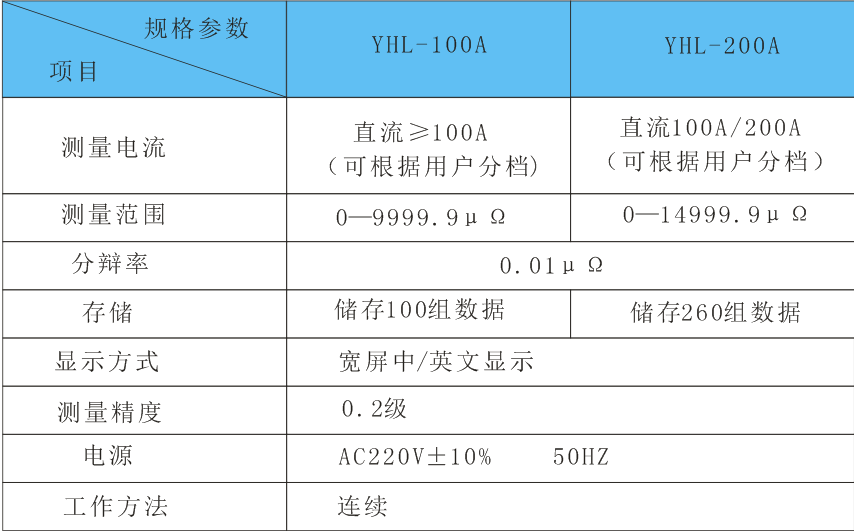

▍ 设备型号　↴

型号	规格
YLHL-100A	测试电流：100A
YLHL-200A	测试电流：100A/200A可选

▍ 工作原理　↴

　　YLHL系列回路电阻测试仪直流100A/200A输出电源采用开关电源逆变技术，脉宽自动调制方法调节电流,使之达到恒流100A/200A输出。同时测量输出端的电压值，利用欧姆定律R=U/I，从而得到被试品的电阻值。

▍ 测试接线 　↴

　　用回路电阻测试仪测量时的接线原理图如图所示，本回路电阻测试仪配备的测试夹可同时完成100A/200A电流输出和监测输出电压的双重功能。测试线上的粗线为电流输出线，可向被试品提供100A/200A直流电流；测试线上的细线为测量输入线，可将被试品两端的电压送入测量仪，从而转换成电阻值显示出来。

　　由于测量的是微电阻值，为使测量准确，必须特别注意：测试夹的位置必须尽量靠近被试品的测量点，并将被试品夹紧，这样，测量出来的值才可靠。

▍ 回路电阻测试仪使用方法/测量步骤 　↴

1、将测试线、接地线与仪器接好，夹好被试品。

2、插上220V电源，打开电源开关，仪器大屏幕显示主菜单（图1）

3、转动“选择/确认”旋钮选中“测量”，然后按压“选择/确认”旋钮上方进入测量参数选择界面。
4、测量时长有10S、20S、30S三个档位，转动“选择/确认”旋钮选中“10S”，然后按压“选择/确认”旋钮上方选择测试时间。
5、测量电流分为100A、200A两档，转动“选择/确认”旋钮选中“100A”，然后按压“选择/确认”旋钮上方选择测试电流，如图2。

测量参数

6、按下测量键后开始测量，进入测量界面，如图3。
7、测试结束后，屏幕显示测量报告，测量报告中记录了测试时间、默认编号、测量时长、测量阻值、电流档位、环境温度和湿度，如图4。

测量报告

8、若要保存测试数据，选择“保存”并按确认，仪器以默认编号保存测量数据，测试数据不能重复保存。也可以选择“编号”按确认进人修改编号界面修改默认编号。编号只能修改后三位，如图5。

测量结果编号设置

9、在测试报告界面，选择打印并按确认，打印机打印当前测试报告。
10、在图1界面时，可以查询历史记录，选择“查询”并按确认进人查询界面，如图6。

11、可以把查询结果存入U盘，记录在U盘中以电子表格文件保存。需要存U盘时，先把U盘插入仪器面板的“通信”接口，然后在查询结果界面选择“存U盘”并按确认，当看到仪器面板的“状态”指示灯闪烁完后，存U盘操作结束，如图7。

12、在图1主界面中，可以选择“时间”并确认进入系统实时时间设置界面，如图8。

13、测试过程中如果测试钳断开，仪器会自动识别，并关断电流输出，提示检查接线，请确认接线无误后再次进入测量。
14、如果进行测量时间太长，电源过热，会影响测试精度，可将仪器关闭一段时间（约10--20分钟），使电源冷却，方可重新使用。
15、两次测试时间间隔不小于30秒。
16、建议测试三次取平均值（由于表面油污或接触不良等导致测试值偏差）。

▍ 产品实拍　↴

回路电阻测试仪正面
