YLDD系列大电流发生器

  简要说明



  大电流发生器又称升流器,三相温升大电流发生器是一种可以输出大电流的电气试验设备,其广泛应用于电流互感器校准试验、高压开关试验、刀闸动作试验、热稳定性试验、保护装置校准试验、铜铝过渡试验、温升试验、互感器变流比试验及电器产品载流试验等各种电力试验中,是发电厂、配变电站、电器制造以及科研、试验室等单位不可或缺的基础试验设备。

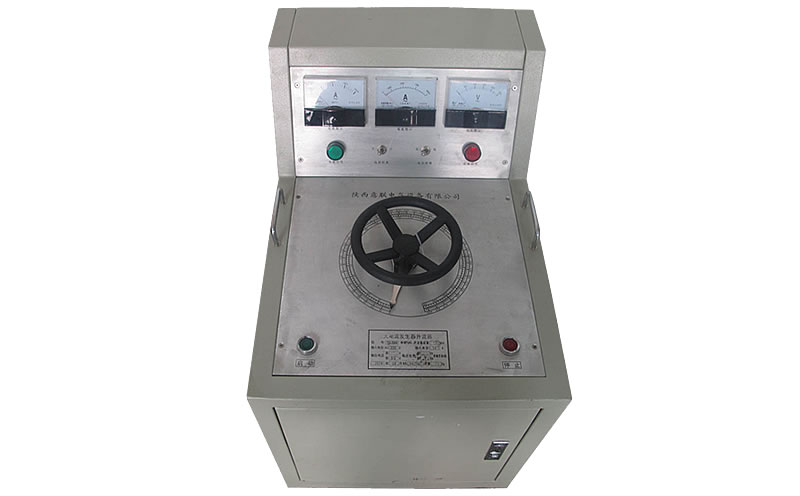

大电流发生器

  YLDD系列智能大电流发生器是陕西意联电气按照国家相关标准,结合自身技术实力研发生产的一款新型大电流发生器,其设计上采用电磁感应原理,选用高导磁材料并优化整体结构,在提高载流时间和电流稳定性的同时具有较小的体积和重量。YLDD系列便携式多功能大电流发生器操作方便,性能稳定且安全可靠,在诸多电力用户之中广受好评。


  功能特点



 ✯  选用自耦调压器,输出电压随意可调;

 ✯  内置两块电流表,大小电流双向测量;
 ✯  输出电流大小可在范围内任意调节;
 ✯  载流时间长,输出电流稳定,性能优越;
 ✯  具有单体式和分体式两种结构,移动使用方便;

 ✯  安全可靠,操作简单,适用范围广。


  技术参数



 ◈ 额定容量:3-600 kVA

 ◈ 输入电压:单相220V/380
 ◈ 输出电压:0-100V
 ◈ 输出电流:500-20000A
 ◈ 电压表头精度误差:1.5%
 ◈ 电流表头精度误差:1.5%
 ◈ 通电时间:小于2.5min
 ◈ 工作周期:大于10min
 ◈ 备注:设备容量是按5min短时工作制设计

  面板布置说明



  大电流发生器升流器有单、分体式两种,其面板布置及大电流发生器接线方式如下:

1.单体式结构:

单体式大电流发生器接线图

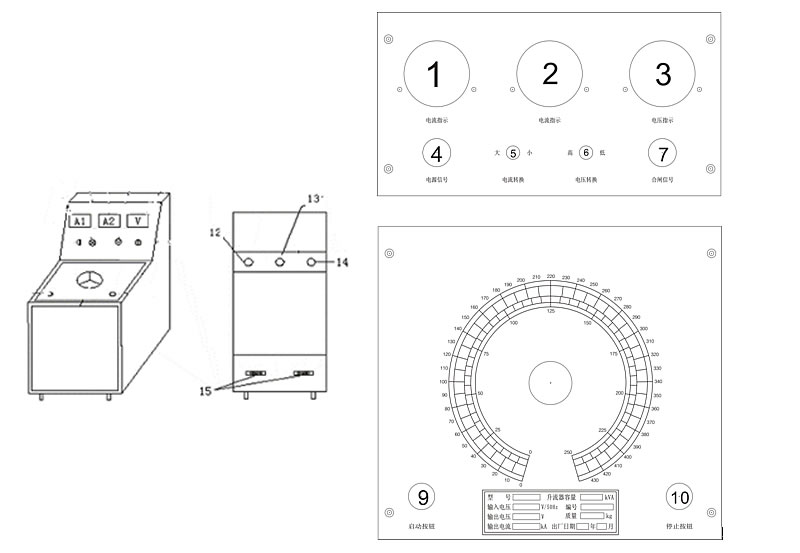

1.2电流表显示|3.电压表显示|4.电源信号指示灯|5.电流转换开关|6.电压转换开关|7.合闸信号灯
|9.启动按钮|10.停止按钮| 12.13.电源接线端子 A-X|14.外壳接地端子 |15输出接线排
备注:当电压选择开关在高档时,是指输入电压;在电压选择开关在低档时,是指网络电压。

2.分体式结构:

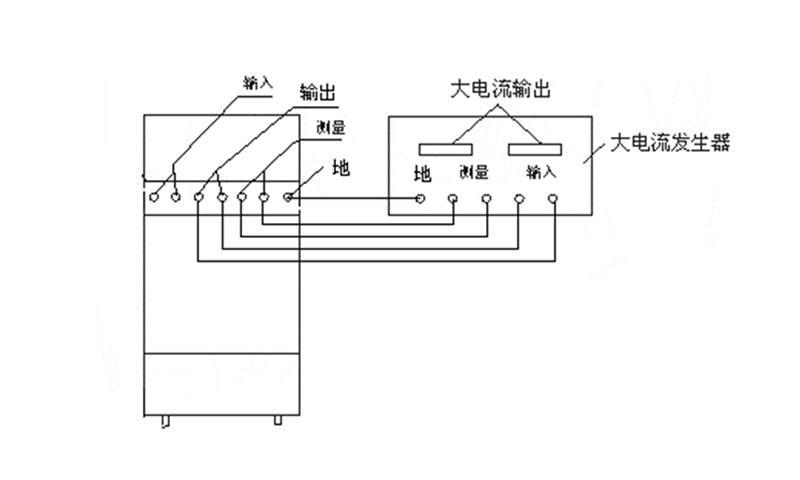

分体式大电流发生器接线图

  使用方法



  在作大电流试验时,按本产品的电路图正确接好工作线路。根据工作电流的大小,选择好大、小量程开关位置。将升流器输出端用大电流导线穿芯于被试电流互感器,形成一闭合回路;再将调压器回到零位,按下工作按钮(绿色),顺时针方向慢慢旋转调压器手轮,注视电流表,直到所需电流值为止,按下计时按钮(黄色)计时器开始计时,试验到所定时间后,立即将调压器手轮反时针方向回零,按下停止按钮(红色),切断电源。


  工作原理

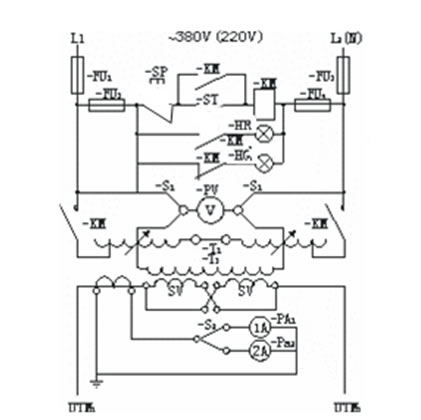

大电流发生器原理图




-UK1、2:主回路熔断器     -FU3、4:控制回路熔断器
-SP、-ST:按钮            -KM:交流接触器
-HG、-HR:指示灯          -T1:自耦调压器
-T2:低压大电流发生器升流器     -TA:电流互感器
-S2:电流换挡开关         -S1:电压换档开关

-PA1、-PA2:电流表        -PV:电压表


  大电流发生器升流器是我公司生产的干式大电流发生器升流器,配装自耦调压器输出  电压(即发生器输入电压),取得所需不同的大电流。
注:1.本电路为380V电源供电电路,电源为220V时,T1接线应按原公司规定接线。
2.1000A以下无电压表及S1开关。
3.输出外接铜导线按时6A/mm2选择,其长度应不大于3米。



  使用维护注意事项



1. 开箱验收时,应检查主回路接线端子是否松动,调压器电刷是否接触良好。
2. 长期不用时,使用前应用500V兆欧表检查主回路对地绝缘电阻,其阻值不应小于0.5兆欧。
3. 输入电压符合铭牌上所标的电压值(~220V,~350V),其值差应在-10%~+5%之间,频率为50Hz。
4. 电流档开关不准带负荷操作。
5. 操作时,应均匀缓慢旋转手轮,以免损坏调压器。
6. 满输出时工作时间不得超过5分钟,断续工作时间应小于2.5分钟,且工作周期应大于10分钟。
7. 升流器外壳有接地端子,使用时应良好接地。
